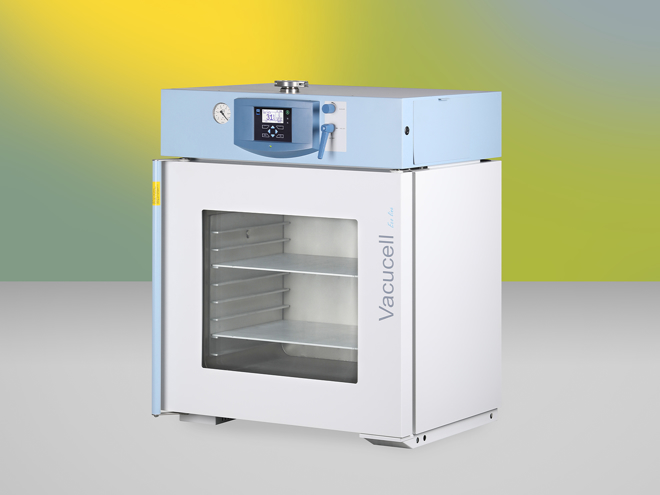

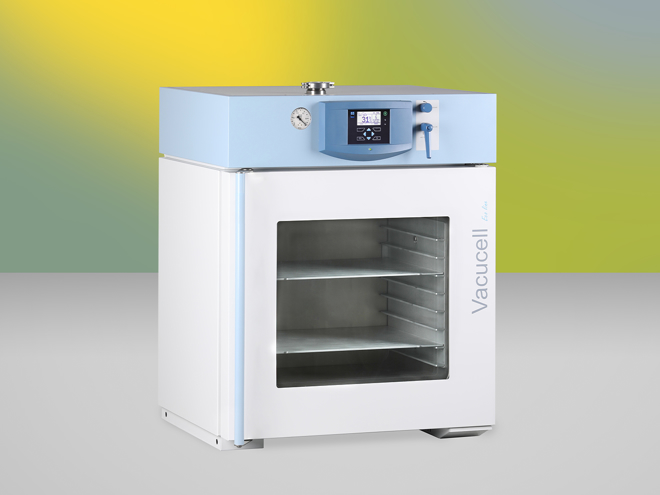

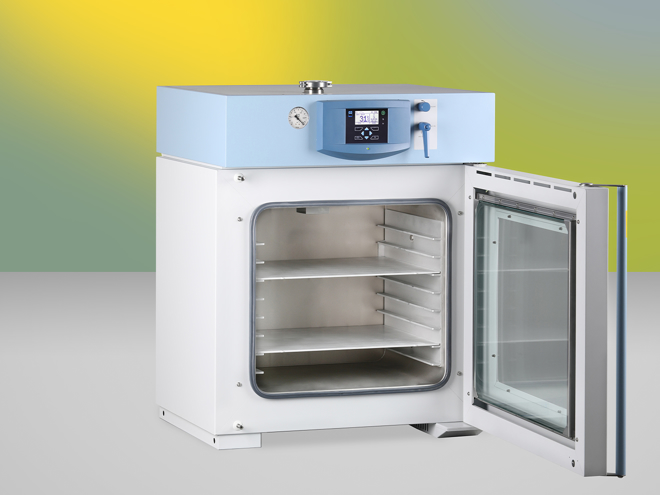

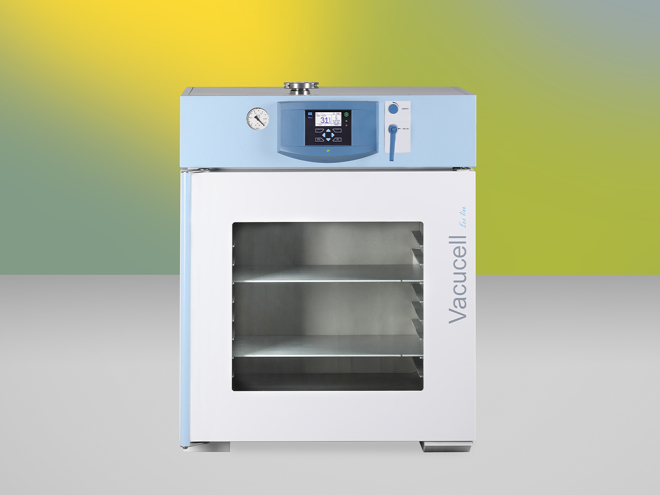

Vacucell 111 - ECO line

Všechny obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu.
  • rychlý, šetrný, ekologický - laboratorní sušárna pro vyšší nároky
  • objem komory 111 litrů
  • teplotní rozsah od 5 °C nad okolí do 200 °C
  • vyznačuje se bezhlučným chodem a jemným vyhříváním vzorků v komoře, nabízí kvalitní a bezpečné vyhřívání a sušení vzorků až do konstantní hmotnosti
  • vysoký komfort obsluhy, přesná regulace teploty a krátké časy vyrovnání teploty v komoře po otevření dveří
  • vhodná pro dokonalé sušení teplotně labilních a na oxidaci citlivých materiálů, tvarově složitých součástí, sušení vzorků do konstantní hmotnosti, apod. ve vakuu
  • široký výběr volitelného vybavení a příslušenství (např. doplnění o podstavbu „Vacustation“ s možností zabudování vybraného typu vývěvy, …)
  • výstup pro připojení tiskárny nebo PC
  • možnost validace (IQ , OQ)
Mám zajem o Vacucell 111 - ECO line
Technické parametry

Vnitřní prostor nerez DIN 1.4571

objem 111 l
hloubka 410 mm
šířka 540 mm
výška 480 mm

Police

počet 2 ks
vedení pro police - prolisy v bočních stěnách komor 8 max. počet

Minimální vzdálenost mezi policemi

výška 43 mm

Využitelný rozměr police

šířka × hloubka 480 × 386 mm

Vnější rozměry (včetně dveří a madla)

hloubka 650 mm
šířka 760 mm
výška s nohama 960 mm

Obal - rozměr

hloubka 830 mm
šířka 910 mm
výška včetně palety 1100 mm

Hmotnost

brutto 145 kg
netto 130 kg

Pracovní teplota (začátek regulace)

od 5 °C nad okolní teplotou do: 200 °C

Odchylky teploty podle DIN 12 880 díl 2, od pracovní teploty Al police, tlak 5 -10 mbar

časově do: 0,4 ± °C
prostorově při 100 °C do: 3 ± °C
prostorově při 200 °C do: 7 ± °C

Odchylky teploty podle DIN 12 880 díl 2, od pracovní teploty, nerez police, tlak 5 - 10 mbar

časově do: 1 ± °C
prostorově při 100 °C do: 11 ± °C
prostorově při 200 °C do: 26 ± °C

Doba náběhu na 98 % při napětí 230 V Al police, tlak 5 - 10 mbar

na teplotu 100 °C 110 min
na teplotu 200 °C 130 min

Doba náběhu na 98 % při napětí 230 V nerez police, tlak 5 - 10 mbar

na teplotu 100 °C 170 min
na teplotu 200 °C 220 min

Vysálané teplo do okolí

při 100 °C 370 W
při 200 °C 750 W

Připojení vakua

jehlový ventil na inertní plyn nebo vzduch 8 mm
měřící průchodka DN (ISO KF) 40 mm
vakuová přípojka DN (ISO KF) Včetně hadicové přípojky Ø 12 mm 16 mm

Elektrické parametry - síť 50/60 Hz

jmenovité napětí 230 V
max. příkon 1,8 kW
proud 7,8 A
příkon v pohotovostním stavu (stand by) 5 W

Maximální přípustné zatížení polic

nosnost celkem 65 kg/skříň
nosnost police 25 kg

Pozn.: Všechny technické údaje se vztahují na prázdnou komoru 22 °C okolní teploty a ±10 % kolísání napětí (není-li uvedeno jinak).

Změny konstrukce a provedení vyhrazeny
Hodnoty se mohou lišit v závislosti na konkrétních parametrech vsázky a medií.
Ke stažení Volitelné vybavení a příslušenství
Volitelné vybavení
  • Upozornění
    Všechny obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu.
  • Třída ochranného termostatu dle DIN 12880 (uživatelsky nastavitelné)
    Samostatný měřící obvod chránící proces v případě výpadku hlavního regulačního obvodu.
    Třída ochranného termostatu dle DIN 12880 (uživatelsky nastavitelné)
  • Police nerezová
    Police z nerezové oceli AISI 304, vhodná pro umístění vzorku menší velikosti v komoře.
    Police nerezová
  • Police hliníková
    Hliníkové police zaručují rychlý a efektivní přenos tepla do vzorků
    Police hliníková
  • Zámek dveří (stejný klíč pro objednávku)
    Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči.
    Zámek dveří (stejný klíč pro objednávku)
  • Zámek dveří (různé klíče pro objednávku)
    Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči. V rámci jedné sady přístrojů se rozlišují různé vložky zámků.
    Zámek dveří (různé klíče pro objednávku)
  • Automatický zámek dveří
    Přístroj je vybaven elektromagnetickým mechanismem pro blokaci-uzamčení dveří. Lze ovládat manuálně nebo automaticky.
    Automatický zámek dveří
  • Nerezové provedení pláště
    Nerezové provedení pláště přístroje včetně madla z nerezi AISI 304.
    Nerezové provedení pláště
  • Nerezový interiér 1.4301/304
    Standardní provedení komory z nerezové oceli AISI 304
    platí pouze pro vnitřní vybavení komory (komora vždy z 1.4571/316 Ti)
    Nerezový interiér 1.4301/304
  • Nerezový interiér 1.4404/316L
    Volitelné provedení komory z nerezové oceli AISI 316 s vyšší chemickou odolností
    platí pouze pro vnitřní vybavení komory (komora vždy z 1.4571/316 Ti)
    Nerezový interiér   1.4404/316L
  • Flexibilní PT čidlo
    Přídavné pohyblivé čidlo v komoře pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 1 ks)
    Flexibilní PT čidlo
  • Průchodka CF Ø 40 mm
    Rotační nerezová průchodka DN 40 CF umístěná na zádech komory
    Průchodka CF Ø 40 mm
  • Průchodka speciální tvar nebo poloha
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Volitelná velikost, tvar nebo pozice ve stěně.
    (Je potřeba konzultace)
    Průchodka speciální tvar nebo poloha
  • Spec. úprava skříní pro izolátorové technologie
    Soubor mechanických úprav přístroje pro těsné připojení k laboratornímu izolátoru.
    (Je potřeba konzultace)
    Spec. úprava skříní pro izolátorové technologie
  • Modifikace bez částic
    Zatěsnění komory pro zabránění vniku částic do komory zvenčí.
    (Je potřeba konzultace)
    Modifikace bez částic
  • Vacustation
    Lakovaná skříň v designu přístroje k umístění vývěvy, umístěná pod přístroj Vacucell dané velikosti.
    Vacustation
  • Vakuová pumpa Vacubrandt MZ2CNT+AK+EK
    Vakuová pumpa Vacubrandt MZ2CNT+AK+EK
  • Vakuová pumpa Vacubrandt MD4CNT+AK+EK
    Vakuová pumpa Vacubrandt MD4CNT+AK+EK
  • Vakuová pumpa na přání

    (Je potřeba konzultace)
    Vakuová pumpa na přání
  • Alarm otevřených dveří
    Upozornění na otevřené dveře, čas otevření lze nastavit.
    Alarm otevřených dveří
  • RAMPY
    Programovací funkce umožňující nastavit rychlost nárůstu teploty v °C/min. Pouze u ECO PLUS a EVO. Rampu lze nastavit jako standardní či agresivní. Více v návodu na použití.
    RAMPY
  • Speciální elektrická průchodka

    (Je potřeba konzultace)
    Speciální elektrická průchodka
  • Agresivní topení
    Servisní funkce umožňující zvýšit či snížit náběhové časy. Touto funkcí se mohou měnit vlastnosti přístroje.
    Agresivní topení
  • ECO PLUS
    Volitelné rozšíření pro přístroje řady ECO rozšiřuje počet segmentů z 2 na 8 pro jeden program a umožňuje definovat v rámci programu teplotní rampy.
    ECO PLUS
  • Vnitřní zásuvka max. 100 °C (230 V, jištění 3 A, IP67)
    Vakuově těsná zásuvka uvnitř komory pro připojení spotřebičů.
    (Je potřeba konzultace)
    Vnitřní zásuvka max. 100 °C (230 V, jištění 3 A, IP67)
  • Bezpotenciálový kontakt (BMS)-vzdálený alarm 24V/1A
    Bezpotenciálový kontakt je vyveden na konektor, na který v zadní noze lze na něj připojit napětí do 24 V/1 A. Slouží k realizaci vzdáleného alarmu (v anglosaských zemích se označuje jako BMS relay – Building Management System relay) – tj. dálkovým vedením, které je přerušováno zabudovaným relé bezpotenciálového kontaktu, je přenášena informace o poruše do jiných prostor, než ve které je umístěna teplotní skříň. Relé se rozpojí zapne ve všech chybových stavech hlášených na displeji.
    Bezpotenciálový kontakt (BMS)-vzdálený alarm 24V/1A
  • Emergency stop
    Hardwarový hlavní vypínač s uzamykatelným systémem, který v případě nutnosti přeruší připojení el. energie.
    (Je potřeba konzultace)
    Emergency stop
  • Národní provedení zástrčky
    Zakončení přívodu el. přívodu dle národní normy
    (Je potřeba konzultace)
    Národní provedení zástrčky
  • Možnost připojit flash disk jako externí datalogger
    Záznamník dat vyžaduje, aby byl přístroj vybaven rozhraním USB HOST, více v Návodu na použití přístroje. Umožňuje zaznamenat časový průběh všech měřených veličin za běhu programu na připojené velkokapacitní USB zařízení (formát FAT32). Data jsou ukládána se zvolenou periodou ve formátu CSV. Následně mohou být zpracována aplikacemi MS Excel, Access apod.
    Možnost připojit flash disk jako externí datalogger
  • Připojení inertního plynu nebo zavzdušňování
    Slouží k zavdušnění komory, nebo k zaplynování komory inertním plynem. U ECO pouze manuálně , u EVO lze nastavit automaticky nebo manuálně.
    Připojení inertního plynu nebo zavzdušňování
  • Spínání vývěvy automaticky
    Spínání vývěvy automaticky
  • Digitální zobrazení vakua (10-1100 mbar)
    Digitální zobrazení vakua (10-1100 mbar)
  • Digitální zobrazení vakua (0.1-1100 mbar)
    Digitální zobrazení vakua (0.1-1100 mbar)
  • Analogový výstup 4-20mA
    Přístroj obsahuje převodník požadované veličiny (teplota, tlak) na výstup 4-20 mA, vyvedený na konektorový spoj. Nejedná se o veličinu čtenou samotným přístrojem a převedenou na 4-20 mA. Zákazník si hodnotu zpracovává sám a musí si rovněž zajistit kalibraci čidel. Data není možné sbírat pomocí WarmComm.
    Analogový výstup 4-20mA
  • Software Warmcomm 4 Basic (B)
    "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."
    Software Warmcomm 4 Basic (B)
  • Software Warmcomm 4 Professional (P)
    "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."
    Software Warmcomm 4 Professional (P)
  • Software Warmcomm 4 FDA (F)
    "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."
    Software Warmcomm 4 FDA (F)
  • Externí tiskárna
    K tisku protokolu slouží tiskárna EPSON TM-T20III.
    Externí tiskárna
  • Software PrinterArchiv
    Program Printer Archive je určen pro záznam z tiskového výstupu přístroje. Slouží jako přímá náhrada fyzické tiskárny. Záznam je v pevném, přednastaveném formátu. širší možnosti manipulace se zaznamenaným protokolem včetně archivace nebo výtisku na stolní tiskárnu PC. Hardwarové nároky zvládne běžné PC s operačním softwarem Windows XP a vyšším. Pro každý připojený přístroj je třeba jeden volný port RS 232 (COM). Maximální délka propojovacího kabelu je 15 m. Pro podrobnější požadavky na HW se informujte u prodejce.
    Software PrinterArchiv
  • Měření vnitřní teploty, 1 bodové
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (1 bodové).
    Měření vnitřní teploty, 1 bodové
  • Měření rozložení teploty, 3 bodové
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (3 bodové).
    Měření rozložení teploty, 3 bodové
  • Měření rozložení teploty, 9 bodové (DIN 12880)
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (9 bodové).
    Měření rozložení teploty, 9 bodové (DIN 12880)
  • Validační dokumentace
    IQOQ dokumentace k realizaci při instalaci u zákazníka.
    Validační dokumentace
  • Ethernet komunikační port pro ECO
    Volitelné vybavení rozšiřuje komunikační možnosti přístrojů ECO o Ethernet.
    Ethernet komunikační port pro ECO
