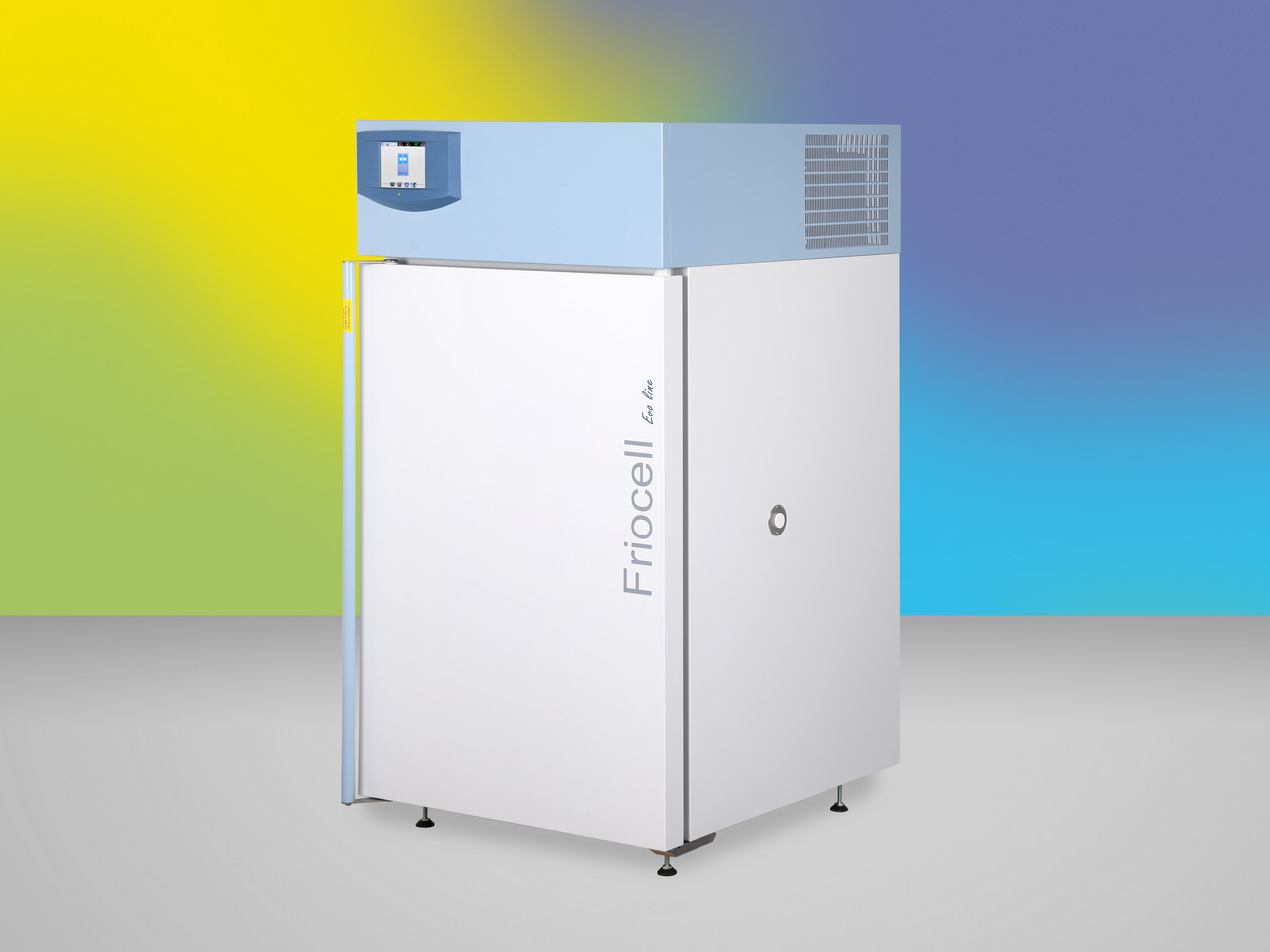

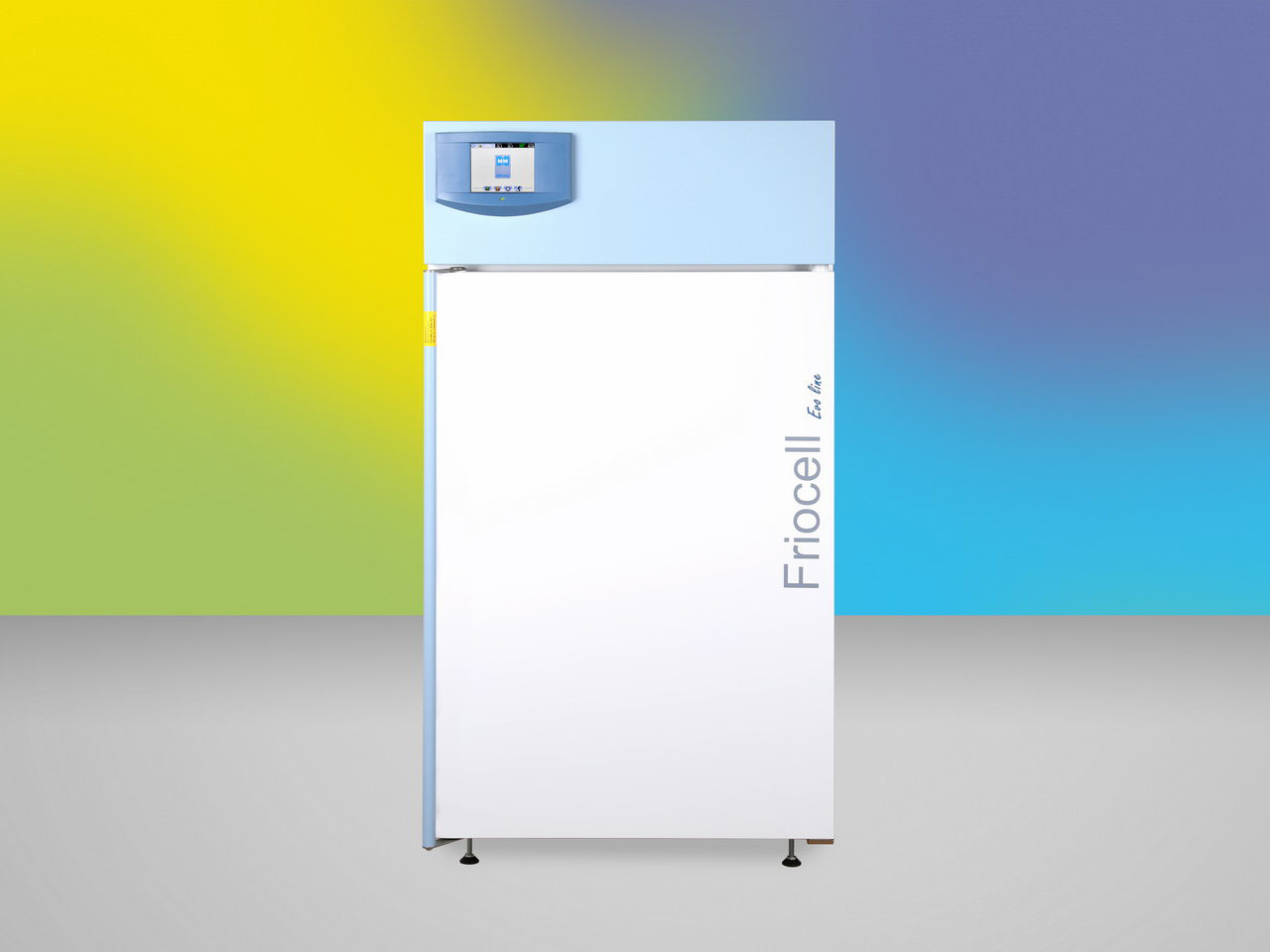

Friocell 222 - EVO Line

Laboratorní sušárny a inkubátory

FRIOCELL - Technický list

FRIOCELL EVO- Prospekt

On-line podpora software WarmComm

WarmComm software

• Upozornění
  Všechny obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu.
• Třída ochranného termostatu dle DIN 12880 (uživatelsky nastavitelné)
  Samostatný měřící obvod chránící proces v případě výpadku hlavního regulačního obvodu.



• Síto nerezové
  Síto z nerezové oceli AISI 304 pro optimální cirkulaci vzduchu



• Police nerezová, perforovaná
  Perforovaná police z nerezové oceli AISI 304, vhodná pro umístění vzorku menší velikosti v komoře. Perforovaná police nahrazuje síto.



• Komora bez držáků na síta a bez sít
  Může být uplatněno pouze v kombinaci s některými opcemi (vyšší nosnost komory, zavážecí systém, rám, 316 L)
  (Mimo velikost 1212)



• Držák zkumavek (Loewenstein)
  Speciální držáky pro zkumavky v diagonální poloze typicky pro testování TBC. Držáky se ukládájí na běžná síta.



• Police na zkumavky Ø 16 mm
  Speciální držáky na zkumavky Ø 16 mm uložené ve svislé poloze



• Police na zkumavky Ø 22 mm
  Speciální držáky na zkumavky Ø 22 mm uložené ve svislé poloze



• Odkapávací vana
  Svařovaná vana z nerezové oceli na sběr kondenzátu ze vzorků v komoře



• Závěsný systém na vzorky pod strop komory
  Závěsný systém pro delší vzorky (př. hadičky) pro zavěšení pod strop komory pro snadnější vysoušení



• Levé dveře
  Panty dveří vlevo. Skříň o objemu 404, 707 a 1212 litrů se v levém provedení nedodává.



• Zámek dveří (stejný klíč pro objednávku)
  Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči.



• Zámek dveří (různé klíče pro objednávku)
  Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči. V rámci jedné sady přístrojů se rozlišují různé vložky zámků.



• Automatický zámek dveří
  Přístroj je vybaven elektromagnetickým mechanismem pro blokaci-uzamčení dveří. Lze ovládat manuálně nebo automaticky.



• Nerezové provedení pláště
  Nerezové provedení pláště přístroje včetně madla z nerezi AISI 304.



• Nerezový interiér 1.4404/316L
  Volitelné provedení komory z nerezové oceli AISI 316 s vyšší chemickou odolností.
  (Je potřeba konzultace)



• Flexibilní PT čidlo
  Přídavné pohyblivé čidlo v komoře pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 4 ks)



• Flexibilní PT čidlo vyvedené z vnitřní strany dveří
  Přídavné pohyblivé čidlo ze dveří pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 4 ks)
  (Je potřeba konzultace)



• Průchodka Ø 25 mm R ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vpravo na střed stěny.



• Průchodka Ø 25 mm L ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vlevo na střed stěny.
  (Mimo velikost 404, 707, 1212)



• Průchodka Ø 50 mm R ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vpravo na střed stěny.



• Průchodka Ø 50 mm L ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vlevo na střed stěny.
  (Mimo velikost 404, 707, 1212)



• Průchodka Ø 100 mm R ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vpravo na střed stěny.



• Průchodka Ø 100 mm L ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vlevo na střed stěny.
  (Mimo velikost 404, 707, 1212)



• Průchodka speciální tvar nebo poloha
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Volitelná velikost, tvar nebo pozice ve stěně.
  (Je potřeba konzultace)



• Okno a osvětlení interiéru (max. do 250 °C)
  Panoramatické okno s třívrstvého izolačního skla umožňující pozorování vzorků v komoře, doplněné mechanicky spínatelným tepelně odolným osvětlením komory. U FC EVO možno osvětlení spínat i elektronicky.
  (Je potřeba konzultace)



• Osvětlení interiéru (bez okna)
  Tepelně odolné osvětlení interiéru s mechanickým spínačem. U FC EVO možno osvětlení spínat i elektronicky, případně při otevření dveří.



• Spec. úprava skříní pro izolátorové technologie
  Soubor mechanických úprav přístroje pro těsné připojení k laboratornímu izolátoru.
  (Je potřeba konzultace)
  (Mimo velikost 1212)



• Odsávací komínek
  Dodatečný nerezový komínek k odsávání pachů z přístroje. (pro napojení jemného odsávání - může ovlnit termohomogenitu)
  (Je potřeba konzultace)



• Modifikace přístroje s kolečky na nastavitelné nožičky
  Úprava přístroje s kolečky na stavitelné nožičky pro větší stabilitu.
  (Mimo velikost 55, 111, 222)



• Modifikace přístroje bez koleček na kolečka
  Úprava pro přístroje bez koleček na přístroj s kolečky pro snadnější přesun.
  (Mimo velikost 404, 707, 1212)



• Kolečka s výsuvnými nožičkami (leveling castors)
  Úprava přístroje na stavitelná kolečka pro pojezd a větší stabilitu.



• Zvýšená nosnost / vyztužený rám komory+vestavný rám
  Vyztužení komory přístroje a doplnění vestavného rámu s vlastními policemi pro zvýšení nosnosti přístroje.
  (Je potřeba konzultace)



• Zvýšená nosnost polic
  Speciální vyztužené plechové police.



• Zvýšená nosnost dna komory
  Vyztužení dna komory pro zvýšení nosnosti bočnic komory.
  (Je potřeba konzultace)



• Stolek pod přístroj
  Pojízdný stolek v designu přístroje pro větší flexibilitu vč. policí pro odkládání dokumentů.
  (Mimo velikost 404, 707, 1212)



• Agresivní topení
  Servisní funkce umožňující zvýšit či snížit náběhové časy. Touto funkcí se mohou měnit vlastnosti přístroje.



• Vnitřní zásuvka max. 100 °C (230 V, jištění 3 A, IP67)
  Programovatelná voděodolná zásuvka uvnitř komory pro připojení spotřebičů.



• Bezpotenciálový kontakt (BMS)-vzdálený alarm 24V/1A
  Bezpotenciálový kontakt je vyveden na konektor, na který v zadní noze lze na něj připojit napětí do 24 V/1 A. Slouží k realizaci vzdáleného alarmu (v anglosaských zemích se označuje jako BMS relay – Building Management System relay) – tj. dálkovým vedením, které je přerušováno zabudovaným relé bezpotenciálového kontaktu, je přenášena informace o poruše do jiných prostor, než ve které je umístěna teplotní skříň. Relé se rozpojí zapne ve všech chybových stavech hlášených na displeji.



• Emergency stop
  Hardwarový hlavní vypínač s uzamykatelným systémem, který v případě nutnosti přeruší připojení el. energie.
  (Je potřeba konzultace)



• Národní provedení zástrčky
  Zakončení přívodu el. přívodu dle národní normy
  (Je potřeba konzultace)



• Posunutí pracovní teploty
  Odlišný rozsah pracovní teploty. (-20 °C)



• Horkovzdušná dekontaminace
  Úprava přístroje umožňující horkovzdušnou dekomntaminaci přístroje [160 °C]
  (Mimo velikost 1212)



• Regulace CO2 0,2-20% (-20 až 55 °C) bez dekontaminace
  Regulace CO2. Rozsah regulace CO2 je 0 až 20 % (0–2000 ppm), max. pracovní teplota je omezena na 55 °C (65 °C).
  (Mimo velikost 707)



• Regulace CO2 0,2-20% (0 až 65 °C) dekontaminace možná
  Regulace CO2. Rozsah regulace CO2 je 0 až 20 % (0–2000 ppm), max. pracovní teplota je zvýšena na 160 °C. Životnost sondy je omezena počtem dekontaminačních cyklů.
  (Mimo velikost 707)



• Jednocestný CO2 ventil
  Příslušenství pro připojení tlakové láhve plynu k přístroji
  (Mimo velikost 707)



• Připojení inertního plynu
  (Je potřeba konzultace)



• Chlazení s odtáváním do 0°C
  Kompresorový systém chlazení do 0°C s odtáváním pro krátkodobé (týdny) nižší teploty v komoře.



• COOLING PLUS
  Kompresorový systém chlazení do 0°C s odtáváním pro dlouhodobé (měsíce) nižší teploty v komoře.
  (Mimo velikost 111, 1212)



• Posílené chlazení bez odtávání (-20°C)
  Posílený kompresorový systém chlazení bez automatického odtávání.



• Posílené chlazení s odtáváním (-20°C)
  Posílený kompresorový systém chlazení s automatickým odtáváním.



• Posílený COOLING PLUS (-20 °C)



• Expoziční osvětlení VIS ve dveřích
  Panel fluorescenčních zářivek VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný ve dveřích přístroje.



• LED expoziční osvětlení VIS ve dveřích
  Panel LED světel VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný ve dveřích přístroje.



• Expoziční osvětlení, police VIS
  Horizontální panel fluorescenčních zářivek VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• Expoziční osvětlení, police UV
  Horizontální panel fluorescenčních zářivek UV (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• Expoziční osvětlení, police MIX
  Horizontální panel fluorescenčních zářivek VIS+UV (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• LED expoziční osvětlení, police VIS
  Horizontální panel LED světel VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• Řízení světelné expozice, VIS
  VIS sensor intenzity pro řízení světelné expozice (max 4)



• Řízení světelné expozice, UV
  UV sensor pro řízení světelné expozice (max 4)



• Analogový výstup 4-20mA
  Přístroj obsahuje převodník požadované veličiny (teplota, vlhkost, koncentrace CO2) na výstup 4-20 mA, vyvedený na konektorový spoj. Nejedná se o veličinu čtenou samotným přístrojem a převedenou na 4-20 mA. Zákazník si hodnotu zpracovává sám a musí si rovněž zajistit kalibraci čidel. Data není možné sbírat pomocí WarmComm.



• Software Warmcomm 4 Basic (B)
  "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."



• Software Warmcomm 4 Professional (P)
  "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."



• Software Warmcomm 4 FDA (F)
  "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."



• Externí tiskárna
  K tisku protokolu slouží tiskárna EPSON TM-T20III.



• Software PrinterArchiv
  Program Printer Archive je určen pro záznam z tiskového výstupu přístroje. Slouží jako přímá náhrada fyzické tiskárny. Záznam je v pevném, přednastaveném formátu. širší možnosti manipulace se zaznamenaným protokolem včetně archivace nebo výtisku na stolní tiskárnu PC. Hardwarové nároky zvládne běžné PC s operačním softwarem Windows XP a vyšším. Pro každý připojený přístroj je třeba jeden volný port RS 232 (COM). Maximální délka propojovacího kabelu je 15 m. Pro podrobnější požadavky na HW se informujte u prodejce.



• Měření vnitřní teploty, 1 bodové
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (1 bodové).



• Měření rozložení teploty, 3 bodové
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (3 bodové).



• Měření rozložení teploty, 9 bodové (DIN 12880)
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (9 bodové).



• Měření RH, 3 bodové
  Validace teplotního a vlhkostního rozložení v komoře na referenční teplotě/vlhkosti uživatele (3/1 bodové).



• Měření rozložení teploty, 27 bodové (DIN 12880)
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (27 bodové).



• Validační dokumentace
  IQOQ dokumentace k realizaci při instalaci u zákazníka.



• Komunikační modul plus pro EVO
  Volitelné vybavení rozšiřuje komunikační možnosti přístrojů EVO o Ethernet, Wi-Fi a USB Host. Na USB zařízení připojené do rozhraní USB Host na komunikačním modulu lze exportovat ve formátu CSV protokoly programů a audit trail. Audit trail lze vyexportovat také ve formátu XML. Dále je možné vyexportovat nastavení programů, seznam uživatelů a konfigurace přístroje v binárním formátu pro potřebu zálohy.



• Dvoucestný CO2 ventil
  Příslušenství pro připojení tlakové láhve plynu k přístroji
  (Mimo velikost 707)



• Automatická výměnná jednotka CO2 vstupu
  Příslušenství pro automatickou výměnu připojení dvou tlakových láhví připojených k přístroji.
  (Mimo velikost 707)
