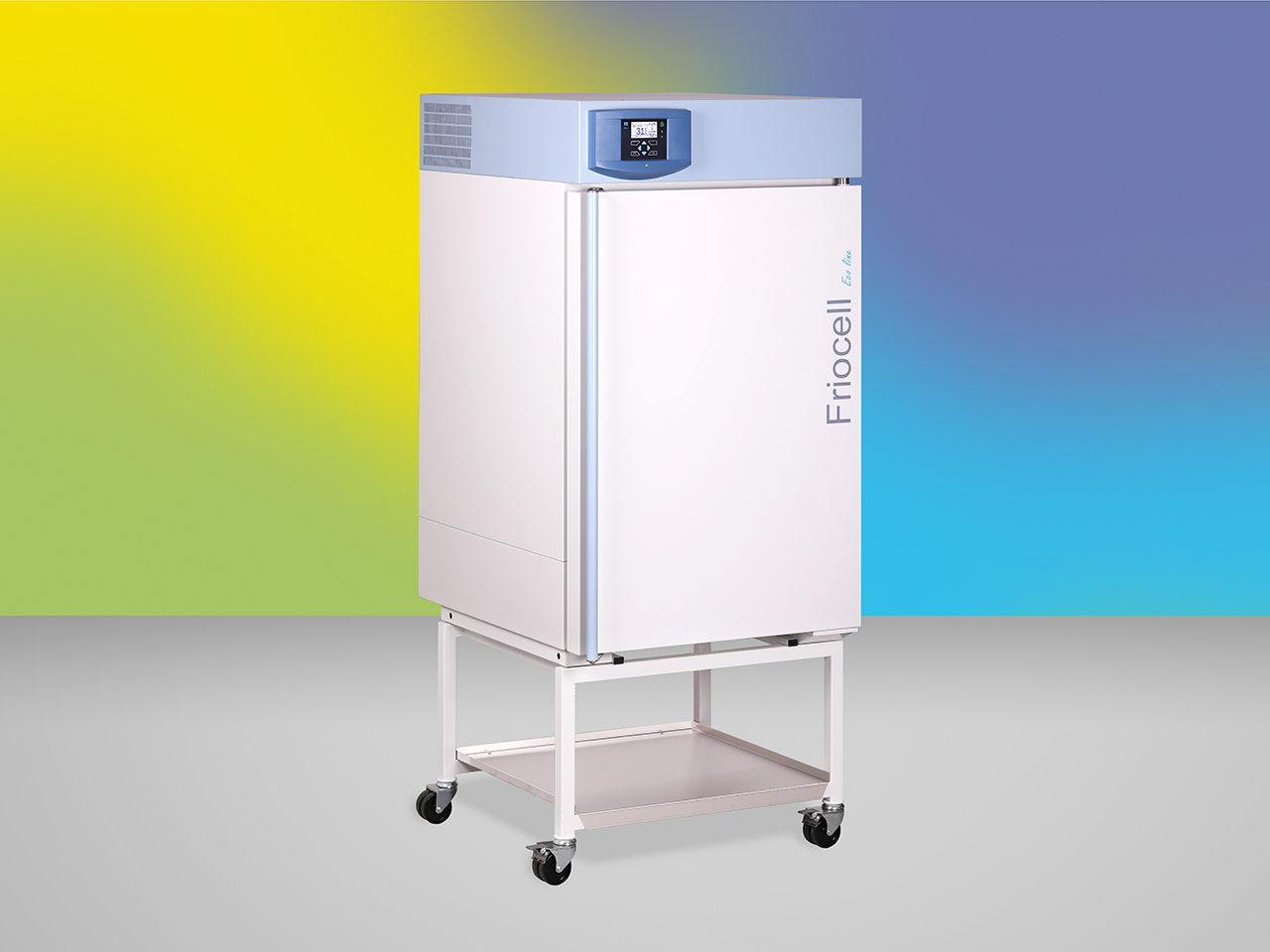

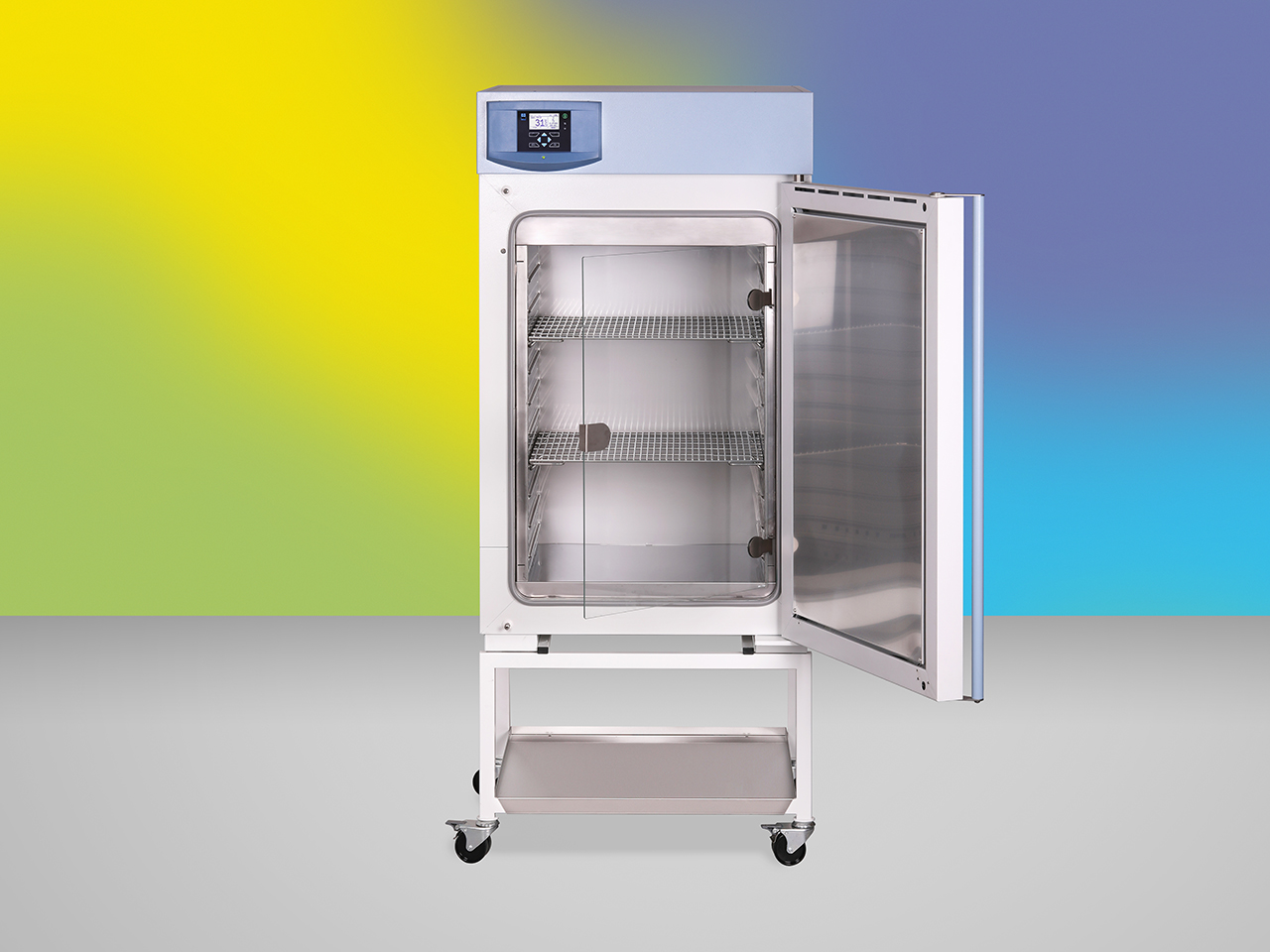

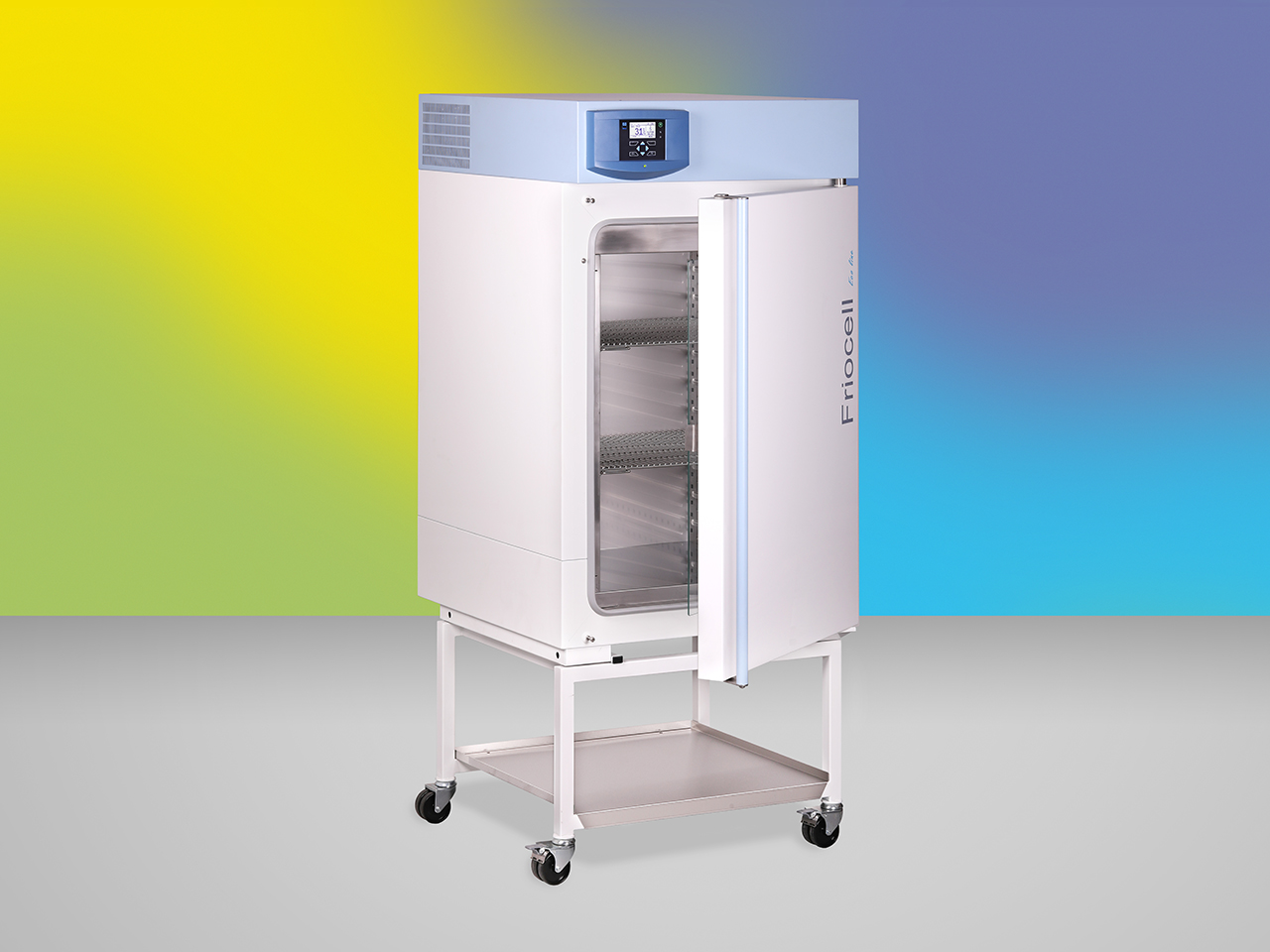

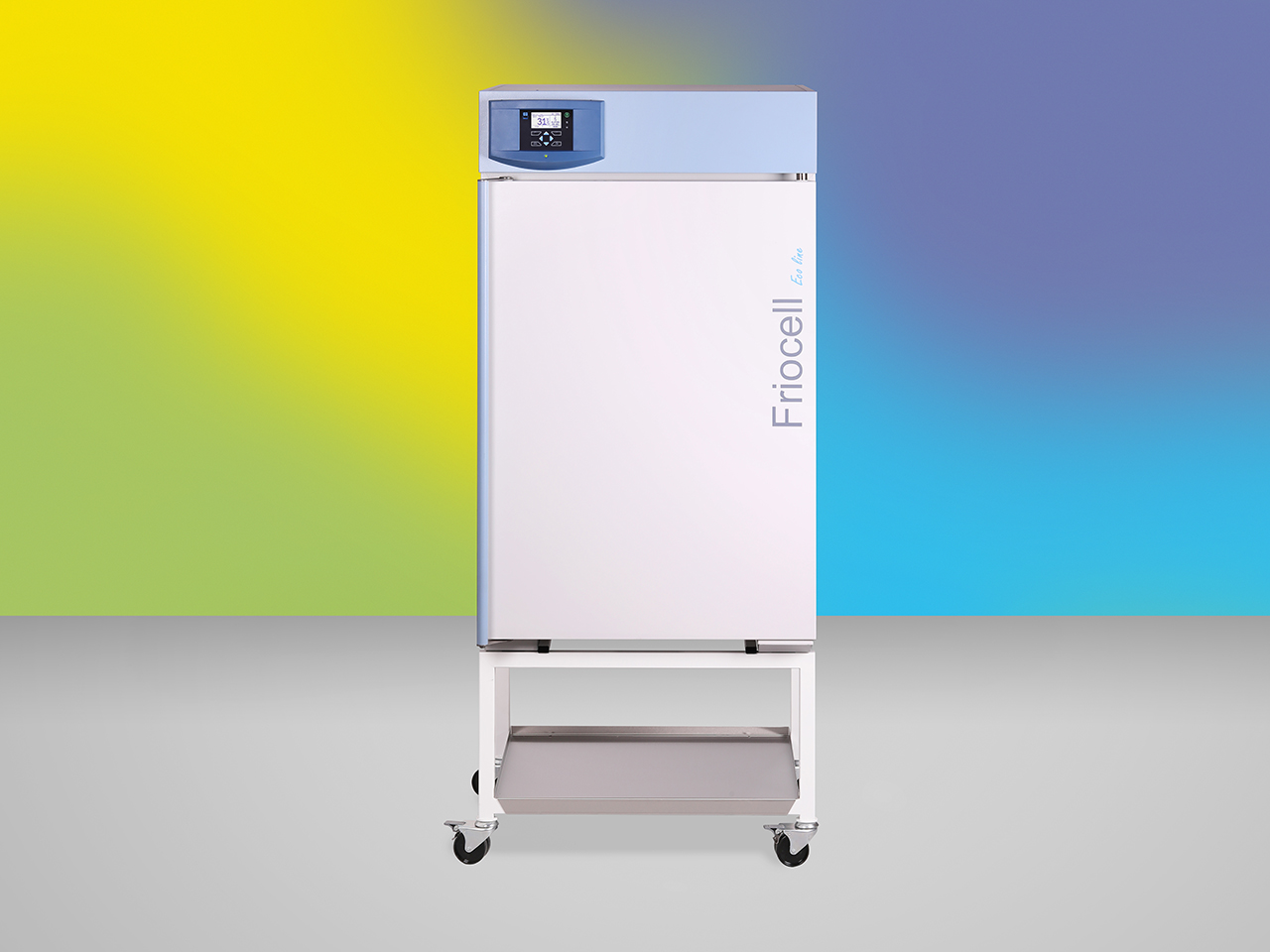

Friocell 222 - ECO line

Laboratorní sušárny a inkubátory

FRIOCELL - Technický list

FRIOCELL EVO- Prospekt

On-line podpora software WarmComm

WarmComm software

• Upozornění
  Všechny obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu.
• Třída ochranného termostatu dle DIN 12880 (uživatelsky nastavitelné)
  Samostatný měřící obvod chránící proces v případě výpadku hlavního regulačního obvodu.



• Síto nerezové
  Síto z nerezové oceli AISI 304 pro optimální cirkulaci vzduchu



• Police nerezová, perforovaná
  Perforovaná police z nerezové oceli AISI 304, vhodná pro umístění vzorku menší velikosti v komoře. Perforovaná police nahrazuje síto.



• Komora bez držáků na síta a bez sít
  Může být uplatněno pouze v kombinaci s některými opcemi (vyšší nosnost komory, zavážecí systém, rám, 316 L)
  (Mimo velikost 1212)



• Držák zkumavek (Loewenstein)
  Speciální držáky pro zkumavky v diagonální poloze typicky pro testování TBC. Držáky se ukládájí na běžná síta.



• Police na zkumavky Ø 16 mm
  Speciální držáky na zkumavky Ø 16 mm uložené ve svislé poloze



• Police na zkumavky Ø 22 mm
  Speciální držáky na zkumavky Ø 22 mm uložené ve svislé poloze



• Odkapávací vana
  Svařovaná vana z nerezové oceli na sběr kondenzátu ze vzorků v komoře



• Závěsný systém na vzorky pod strop komory
  Závěsný systém pro delší vzorky (př. hadičky) pro zavěšení pod strop komory pro snadnější vysoušení



• Levé dveře
  Panty dveří vlevo. Skříň o objemu 404, 707 a 1212 litrů se v levém provedení nedodává.



• Zámek dveří (stejný klíč pro objednávku)
  Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči.



• Zámek dveří (různé klíče pro objednávku)
  Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči. V rámci jedné sady přístrojů se rozlišují různé vložky zámků.



• Automatický zámek dveří
  Přístroj je vybaven elektromagnetickým mechanismem pro blokaci-uzamčení dveří. Lze ovládat manuálně nebo automaticky.



• Nerezové provedení pláště
  Nerezové provedení pláště přístroje včetně madla z nerezi AISI 304.



• Nerezový interiér 1.4404/316L
  Volitelné provedení komory z nerezové oceli AISI 316 s vyšší chemickou odolností.
  (Je potřeba konzultace)



• Flexibilní PT čidlo
  Přídavné pohyblivé čidlo v komoře pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 1 ks)



• Flexibilní PT čidlo vyvedené z vnitřní strany dveří
  Přídavné pohyblivé čidlo ze dveří pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 1 ks)
  (Je potřeba konzultace)



• Průchodka Ø 25 mm R ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vpravo na střed stěny.



• Průchodka Ø 25 mm L ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vlevo na střed stěny.
  (Mimo velikost 404, 707, 1212)



• Průchodka Ø 50 mm R ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vpravo na střed stěny.



• Průchodka Ø 50 mm L ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vlevo na střed stěny.
  (Mimo velikost 404, 707, 1212)



• Průchodka Ø 100 mm R ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vpravo na střed stěny.



• Průchodka Ø 100 mm L ( střed/střed)
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vlevo na střed stěny.
  (Mimo velikost 404, 707, 1212)



• Průchodka speciální tvar nebo poloha
  Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Volitelná velikost, tvar nebo pozice ve stěně.
  (Je potřeba konzultace)



• Okno a osvětlení interiéru (max. do 250 °C)
  Panoramatické okno s třívrstvého izolačního skla umožňující pozorování vzorků v komoře, doplněné mechanicky spínatelným tepelně odolným osvětlením komory. U FC EVO možno osvětlení spínat i elektronicky.
  (Je potřeba konzultace)



• Osvětlení interiéru (bez okna)
  Tepelně odolné osvětlení interiéru s mechanickým spínačem. U FC EVO možno osvětlení spínat i elektronicky, případně při otevření dveří.



• Spec. úprava skříní pro izolátorové technologie
  Soubor mechanických úprav přístroje pro těsné připojení k laboratornímu izolátoru.
  (Je potřeba konzultace)
  (Mimo velikost 1212)



• Odsávací komínek
  Dodatečný nerezový komínek k odsávání pachů z přístroje. (pro napojení jemného odsávání - může ovlivnit termohomogenitu)
  (Je potřeba konzultace)



• Modifikace přístroje s kolečky na nastavitelné nožičky
  Úprava přístroje s kolečky na stavitelné nožičky pro větší stabilitu.
  (Mimo velikost 55, 111, 222)



• Modifikace přístroje bez koleček na kolečka
  Úprava pro přístroje bez koleček na přístroj s kolečky pro snadnější přesun.
  (Mimo velikost 404, 707, 1212)



• Kolečka s výsuvnými nožičkami (leveling castors)
  Úprava přístroje na stavitelná kolečka pro pojezd a větší stabilitu.



• Zvýšená nosnost / vyztužený rám komory+vestavný rám
  Vyztužení komory přístroje a doplnění vestavného rámu s vlastními policemi pro zvýšení nosnosti přístroje.
  (Je potřeba konzultace)



• Zvýšená nosnost polic
  Speciální vyztužené plechové police.



• Zvýšená nosnost dna komory
  Vyztužení dna komory pro zvýšení nosnosti bočnic komory.
  (Je potřeba konzultace)



• Stolek pod přístroj
  Pojízdný stolek v designu přístroje pro větší flexibilitu vč. policí pro odkládání dokumentů.
  (Mimo velikost 404, 707, 1212)



• Alarm otevřených dveří
  Upozornění na otevřené dveře, čas otevření lze nastavit.



• RAMPY
  Programovací funkce umožňující nastavit rychlost nárůstu teploty v °C/min. Pouze u ECO PLUS a EVO. Rampu lze nastavit jako standardní či agresivní. Více v návodu na použití.



• Agresivní topení
  Servisní funkce umožňující zvýšit či snížit náběhové časy. Touto funkcí se mohou měnit vlastnosti přístroje.



• ECO PLUS
  Volitelné rozšíření pro přístroje řady ECO rozšiřuje počet segmentů z 2 na 8 pro jeden program a umožňuje definovat v rámci programu teplotní rampy.



• Vnitřní zásuvka max. 100 °C (230 V, jištění 3 A, IP67)
  Programovatelná voděodolná zásuvka uvnitř komory pro připojení spotřebičů.



• Bezpotenciálový kontakt (BMS)-vzdálený alarm 24V/1A
  Bezpotenciálový kontakt je vyveden na konektor, na který v zadní noze lze na něj připojit napětí do 24 V/1 A. Slouží k realizaci vzdáleného alarmu (v anglosaských zemích se označuje jako BMS relay – Building Management System relay) – tj. dálkovým vedením, které je přerušováno zabudovaným relé bezpotenciálového kontaktu, je přenášena informace o poruše do jiných prostor, než ve které je umístěna teplotní skříň. Relé se rozpojí zapne ve všech chybových stavech hlášených na displeji.



• Emergency stop
  Hardwarový hlavní vypínač s uzamykatelným systémem, který v případě nutnosti přeruší připojení el. energie.
  (Je potřeba konzultace)



• Národní provedení zástrčky
  Zakončení přívodu el. přívodu dle národní normy
  (Je potřeba konzultace)



• Posunutí pracovní teploty
  Odlišný rozsah pracovní teploty (-10 °C)



• Možnost připojit flash disk jako externí datalogger
  Záznamník dat vyžaduje, aby byl přístroj vybaven rozhraním USB HOST, více v Návodu na použití přístroje. Umožňuje zaznamenat časový průběh všech měřených veličin za běhu programu na připojené velkokapacitní USB zařízení (formát FAT32). Data jsou ukládána se zvolenou periodou ve formátu CSV. Následně mohou být zpracována aplikacemi MS Excel, Access apod.



• Chlazení s odtáváním do 0°C
  Kompresorový systém chlazení do 0°C s odtáváním pro krátkodobé (týdny) nižší teploty v komoře.



• COOLING PLUS
  Kompresorový systém chlazení do 0°C s odtáváním pro dlouhodobé (měsíce) nižší teploty v komoře.
  (Mimo velikost 111, 1212)



• Posílené chlazení bez odtávání (-10°C)
  Posílený kompresorový systém chlazení bez automatického odtávání.



• Posílené chlazení s odtáváním (-10°C)
  Posílený kompresorový systém chlazení s automatickým odtáváním.



• Posílený COOLING PLUS (-10 °C)



• Expoziční osvětlení VIS ve dveřích
  Panel fluorescenčních zářivek VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný ve dveřích přístroje.



• LED expoziční osvětlení VIS ve dveřích
  Panel LED světel VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný ve dveřích přístroje.



• Expoziční osvětlení, police VIS
  Horizontální panel fluorescenčních zářivek VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• Expoziční osvětlení, police UV
  Horizontální panel fluorescenčních zářivek UV (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• Expoziční osvětlení, police MIX
  Horizontální panel fluorescenčních zářivek VIS+UV (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• LED expoziční osvětlení, police VIS
  Horizontální panel LED světel VIS (s programovatelnou intenzitou u EVO, u ECO pouze programovatelné zapnutí vypnutí) umístěný v komoře.
  (Mimo velikost 55)



• Analogový výstup 4-20mA
  Přístroj obsahuje převodník požadované veličiny (teplota, vlhkost, koncentrace CO2) na výstup 4-20 mA, vyvedený na konektorový spoj. Nejedná se o veličinu čtenou samotným přístrojem a převedenou na 4-20 mA. Zákazník si hodnotu zpracovává sám a musí si rovněž zajistit kalibraci čidel. Data není možné sbírat pomocí WarmComm.



• Software Warmcomm 4 Basic (B)
  "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."



• Software Warmcomm 4 Professional (P)
  "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."



• Software Warmcomm 4 FDA (F)
  "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."



• Externí tiskárna
  K tisku protokolu slouží tiskárna EPSON TM-T20III.



• Software PrinterArchiv
  Program Printer Archive je určen pro záznam z tiskového výstupu přístroje. Slouží jako přímá náhrada fyzické tiskárny. Záznam je v pevném, přednastaveném formátu. širší možnosti manipulace se zaznamenaným protokolem včetně archivace nebo výtisku na stolní tiskárnu PC. Hardwarové nároky zvládne běžné PC s operačním softwarem Windows XP a vyšším. Pro každý připojený přístroj je třeba jeden volný port RS 232 (COM). Maximální délka propojovacího kabelu je 15 m. Pro podrobnější požadavky na HW se informujte u prodejce.



• Měření vnitřní teploty, 1 bodové
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (1 bodové).



• Měření rozložení teploty, 3 bodové
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (3 bodové).



• Měření rozložení teploty, 9 bodové (DIN 12880)
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (9 bodové).



• Měření rozložení teploty, 27 bodové (DIN 12880)
  Validace teplotního rozložení v komoře na referenční teplotě uživatele (27 bodové).



• Validační dokumentace
  IQOQ dokumentace k realizaci při instalaci u zákazníka.



• Ethernet komunikační port pro ECO
  Volitelné vybavení rozšiřuje komunikační možnosti přístrojů ECO o Ethernet.
