Obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu
Objem komory
73–254 litrů
Základní údaje
jednodveřové i dvoudveřové (prokládací) provedení
neomezený počet použitelných programů
mobilní – možno zasunout do řady nábytku
volitelný zdroj páry - vlastní, centrální, kombinovaný způsob napájení
úsporný na místo i spotřebu médií

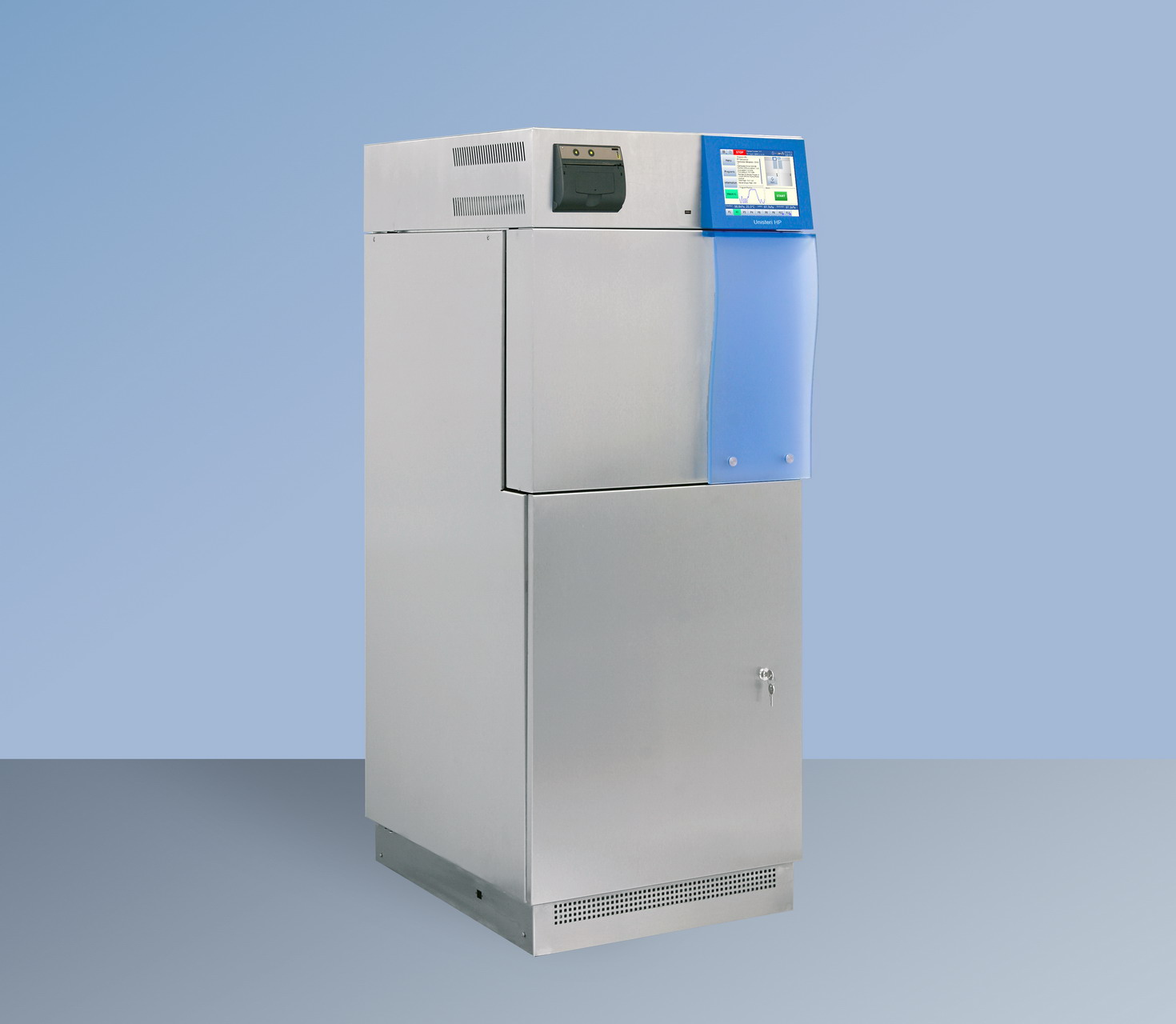

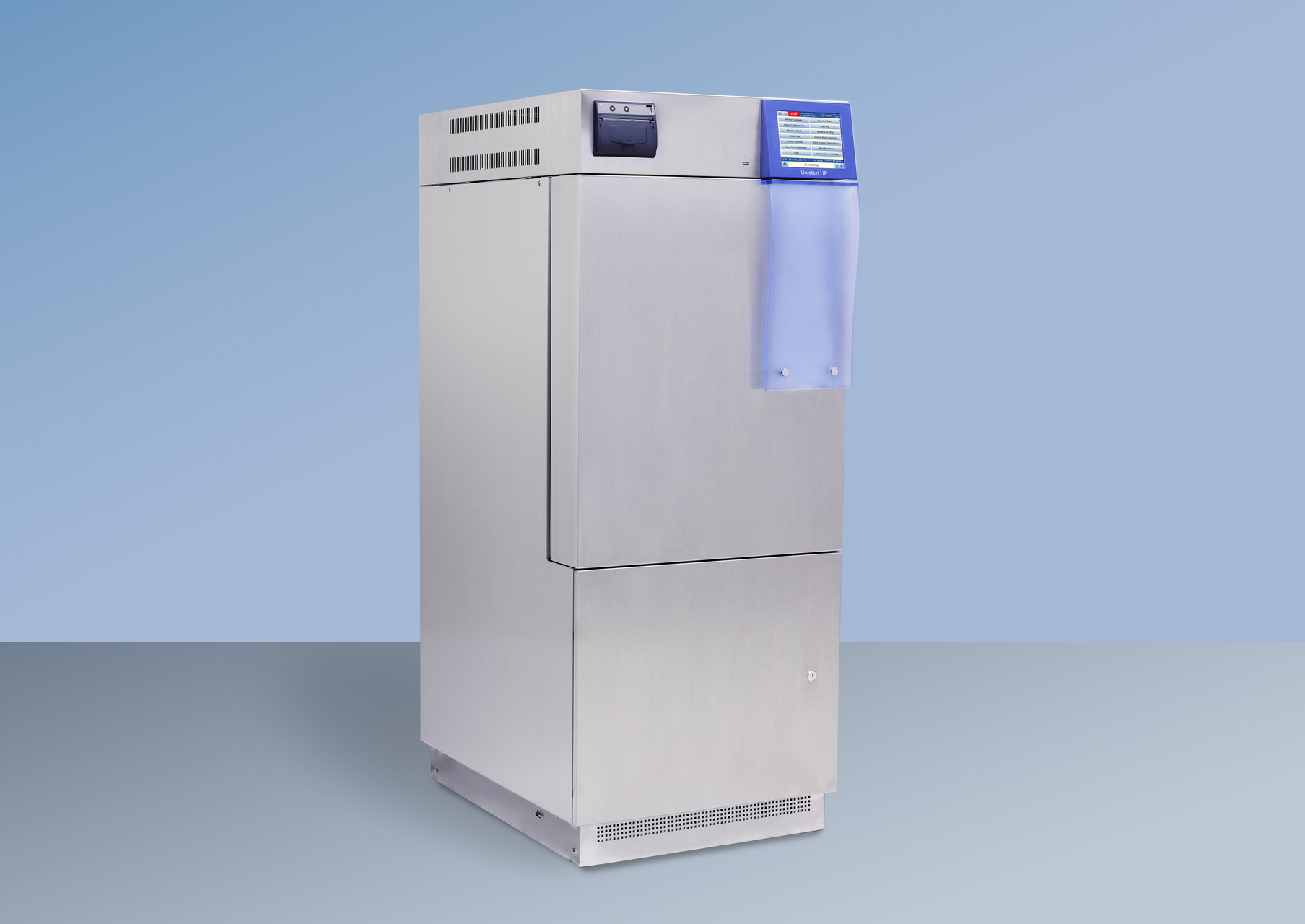

Přístroj UNISTERI® HP s objemem komory 73, 160 a 254 litrů je správnou volbou pro menší zdravotnická pracoviště i pro všechny pracoviště centrálních sterilizací, která kladou důraz na výhodný poměr ceny a užitné hodnoty.
Sterilizátor UNISTERI® HP je určen pro sterilizaci pevných, porézních a plastových materiálů a roztoků v otevřených lahvích. Je vhodný k použití všude tam, kde je požadována rychlost, spolehlivost a nejvyšší bezpečnost sterilizace, jako např. chirurgická pracoviště nemocnic a denních klinik, menší odd. centrální sterilizace, centra první pomoci, stomatologické kliniky, mikrobiologická pracoviště a laboratoře.
Volitelné vybavení nutno specifikovat při objednání

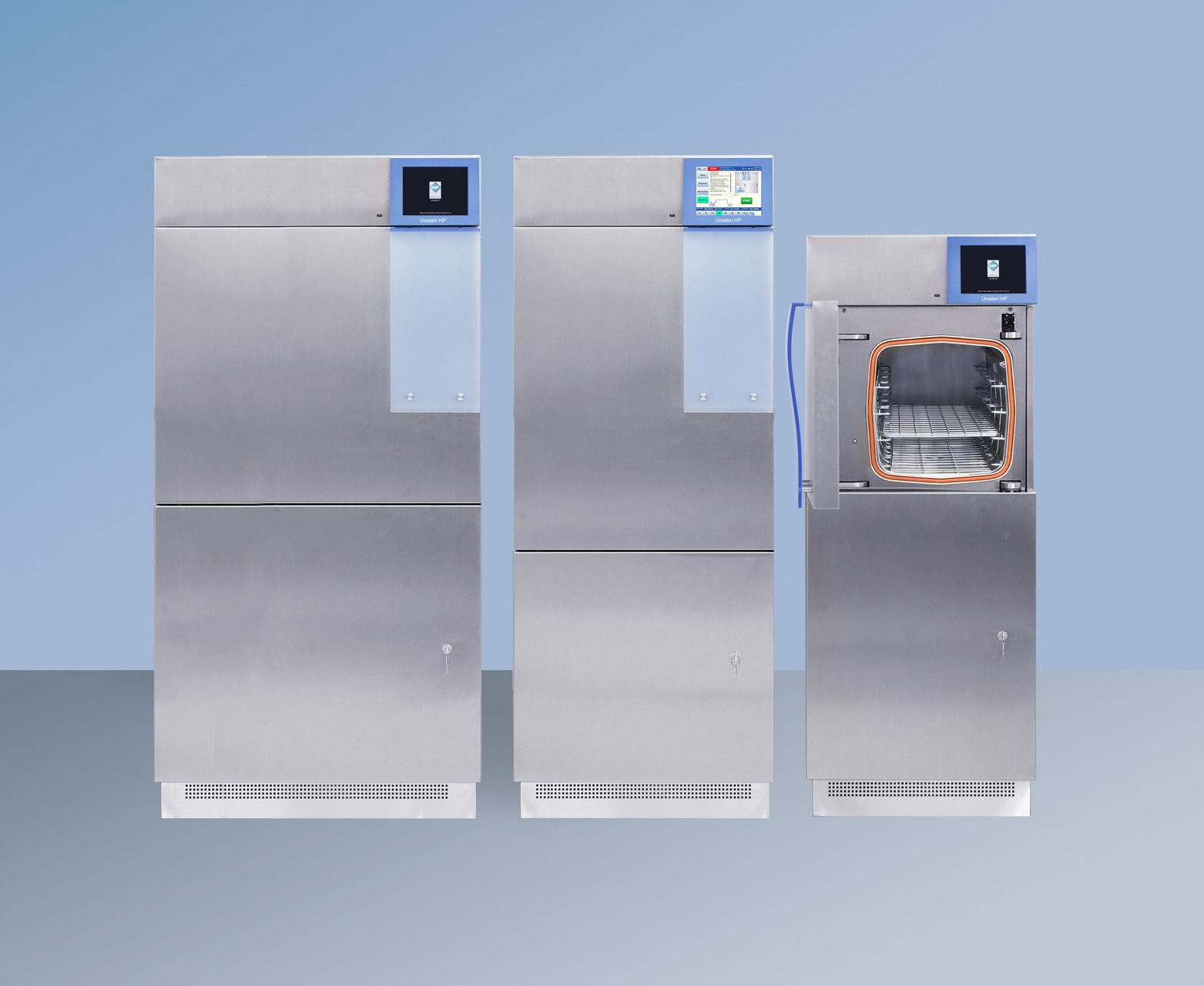

Jednodvéřové a dvoudvéřové (prokládací) provedení
Volitelný zdroj páry
FD - pára z centrálního zdroje ED - vlastní zabudovaný vyvíječ páry FED - kombinovaný způsob napájení technickou / mediciální párou
Nerezové obkladové plechy přístroje a krycí lišty
možnost volby
Zabudování do nerezových dělicích stěn
využití u dvoudveřového provedení (typ 336-2)
Leštění vnitřního povrchu sterilizační komory
s drsností Ra 0,8 μm (Ra 32 μinch); Ra 0,125 μm (Ra 5 μinch)
Systém pro manuální vkládání materiálů
1) vložka základní pro kontejnery a koše 2) vložka a rám základní (pro osazení max. 2 síty) 3) vložka základní, rám, vedení sít nebo polic, síta nebo police (max. 5 ks) 4) vhodné pro laboratoře - vložka základní, vana roztoky a rám roztoky (pro osazení 1 sítem) - pro sterilizaci roztoků
Vedení polic
Síto drátěné
Police děrovaná
Systém transportních a zavážecích vozíků
vložka pro zavážecí vozík, transportní vozík a 3 druhy zavážecích vozíků (kontejnerový, kazetový, roztokový)
Rám pro zavážecí vozík
Transportní vozík
Zavážecí vozík – kazetový
Zavážecí vozík – kontejnerový
Zavážecí vozík – policový
Zavážecí vozík – roztokový
Odkapávací vana pro roztoky do sterilizační komory
Volitelné elektrické připojení v závislosti na požadované parametry sítě
Automatické otevření dveří sterilizátoru při výpadku napájení
Nerezová kostra přístroje
Nerezové trubkové propojení
- verze FD; verze ED / FED
Nerezové provedení armatur a ventilů
- verze FD; verze ED / FED
Nerezový pojišťovací ventil
Zatěsnění drážky tlakovým vzduchem bez kompresoru
Separátní odtěsnění drážek dveří
Pohyblivé čidlo PT 100 pro sterilizaci roztoků
Speciální programy
„Sterilizace roztoků se samovolným chlazením pláště a podpůrným tlakem vzduchu“ (obsahuje i pohyblivé teplotní čidlo PT 100, vyžaduje kompresor Ekom plus 2V)
„Roztoky řízené pomocí hodnoty Fo“
Laboratorní software
(pro změny sterilizační teploty a času) Umožňuje obsluze provádět individuální úpravy v již naprogramovaných sterilizačních programech.
Speciální laboratorní použití
(v třídě čistoty B, C)
Speciální software MOVEX
umožňuje modifikovat jednotlivé fáze sterilizačního cyklu (evakuace, hloubka vakua, expozice, sušení) a nastavit hodnoty teploty a času sterilizačního cyklu (nutná verifikace s výrobcem)
Speciální software Printer Archive
pro dokumentaci šarží v PC
Software ECOSOFT
pro připojení sterilizátoru k počítačové síti LAN
Speciální programy na čip kartách
Nouzové zatěsnění drážek
při výpadku el. energie bez kompresoru
Vybavení „Air detektorem“
pro kontinuální kontrolu přítomnosti vzduchu a nekondenzovatelných plynů ve sterilizační komoře v průběhu každého sterilizačního programu pro maximální bezpečnost sterilizace oproti rutinním kontrolám pomocí testovacích programů (Vakuum a Bowie Dick test) prováděných pouze jednou denně před zahájením běžného provozu (HTM 2010)
Funkce „automatické ranní zapnutí“
je další z řady úsporných produktů, který bude šetřit Váš pracovní čas. Přístroj se spustí v předem nastaveném čase bez přítomnosti obsluhy, automaticky se předehřeje a provede Vakuový test
Provedení s nízkoenergetickým úsporným vyvíječem páry
optimalizovaný příkon 8 kW
Tropické provedení
pro země s vysokou teplotou chladicí vody
Provedení s autonomním provozem
eliminuje potřebu připojení přístroje na zdroj vody, přístroj je vybaven zabudovaným chladicím agregátem, který je umístěn v zadní části přístroje
Provedení se zabudovaným výměníkem pára/pára
umožňuje výrobu medicinální páry, určené pro sterilizaci, bez nutnosti vestavěného elektrického vyvíječe páry a jeho napájení výkonným zdrojem el. energie. Jako zdroj tepla v tomto případě slouží technická pára, která je velmi často dostupná ve zdravotnických zařízeních. Ve svém důsledku tento způsob výroby páry představuje nižší provozní náklady a úspory díky menším nárokům na dimenzování elektrických rozvodů
Funkce „hlídání energetického maxima“
jedná se o soubor softwarových a hardwarových úprav sterilizátoru, které dávají možnost jednotlivé a vzájemné regulace provozu zabudovaných vyvíječů páry tak, aby bylo zajištěno hlídání energetického maxima odběru elektrické energie a komunikace s technickou centrálou nebo možnost omezit dimenzování rozvodů el. energie v místě instalace
Termické odplynění napájecí demi-vody
pro minimalizaci obsahu nekondenzovatelných plynů ve vyvíječi páry možnost vestavění zařízení na dochlazování kondenzátu
Monitoring médií
kontinuální kontrola parametrů vstupních médií (tlakový vzduch, demi- i chladicí voda)
Zásuvka 3 F
(3-fázová zásuvka pro přístroje)
Úpravna vody
(pouze pro ED / FED provedení)
Vzduchový kompresor
vč. vzdušníku a skříně DK 50 S
vč. vzdušníku a skříně Ekom plus 2V
Monitorovací balíček indikátorů
Zkoušky a validace podle EN 285+A2 a EN ISO 17665-1
Základní dokumentace pro IQ / OQ / PQ
FAT, SAT přejímka
8 GB paměťová karta pro záznamsterilizačních cyklů
(až 100 000 hodin záznamu)
„Audit trail“
záznam systémových událostí na paměťovou kartu (konformní s 21CFR part 11)
Detailní popis produktové řady UNISTERI HP
Individuálně stavěná sterilizační technika

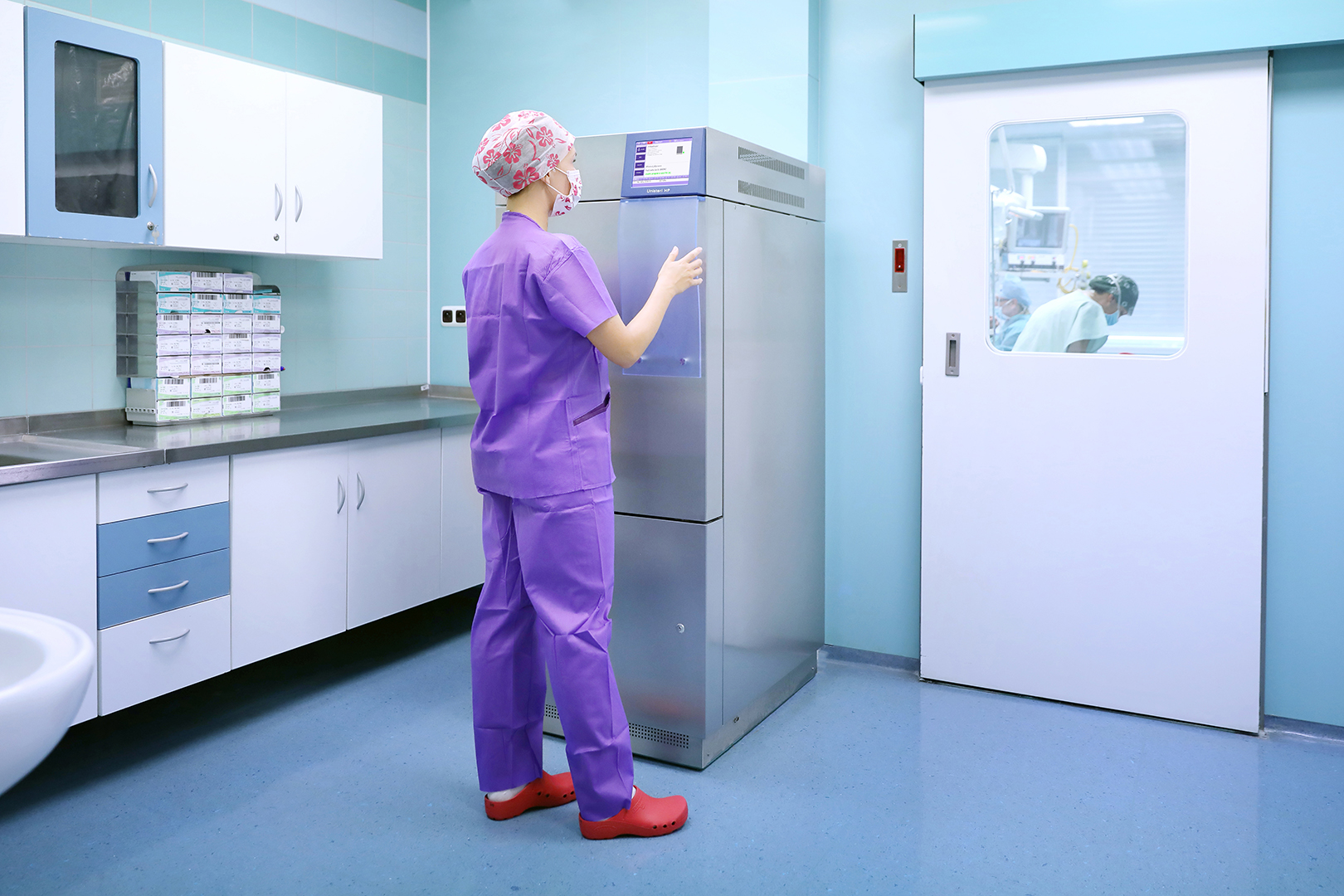

Přístroj UNISTERI® HP je určen pro rychlou sterilizaci ve zdravotnických zařízeních:
jednodenní chirurgické kliniky a ordinace poliklinik pro sterilizaci všech potřebných materiálů: nástrojů, skla, textilu, předmětů z gumy...
chirurgická pracoviště nemocnic, která jsou značně vzdálená od oddělení centrální sterilizace zejména pro optimalizaci opakovaného použití potřebných instrumentů
zdravotnické kliniky a centra první pomoci, kde je potřeba rychlé sterilizace zdravotnického materiálu
stomatologické praxe, kde nemohou potřebný objem materiálu pojmout stolní modely sterilizátorů
mikrobiologická pracoviště zdravotnických zařízení pro sterilizaci roztoků v polouzavřených lahvích, kultivačních půd, …
Všeobecná, aktivně prokazatelná kvalita
Přístroje splňují požadavky normy EN 285 a EN ISO 17665-1 a směrnice MDD 93/42/EEC. Tlakové nádoby jsou konstruovány podle EN ISO 13445 v souladu s PED 2014/68/EU
Nový desing, nové konstrukční provedení
dotykový ovládací panel „touch-screen“ 8,4“ s maximálním komfortem obsluhy a servisu
na vyvážecí straně přístroje displej „touch-screen“ 5,7“ zajišťující přehlednou a jednoduchou obsluhu
automatický systém uzavírání a zatěsnění (manuálně ovládaných) otočných dveří, uživatelsky příjemná obsluha
vyvíječ páry se sníženým příkonem (od 7,5 kW)
výkonná vodokružná vývěva pro krátké časy šarží, rychlý a přesný průběh cyklů
dvouprocesorové PLC řízení dvěma nezávislými systémy pro spolehlivý, účinný a bezpečný průběh cyklů
speciální způsob řízení kontinuálního napouštění páry do komory parního sterilizátoru
přístroj zhotoven z vysoce kvalitní nerezové oceli pro dlouhodobou životnost
Stavebnicový systém uspořádání
jednodveřové i dvoudveřové (prokládací) provedení s možností zabudování do nerezové stěny
volitelný zdroj páry – vlastní, vnější i kombinovaný
volitelná drsnost vnitřního povrchu sterilizační komory
systém pro manuální vkládání materiálů a systém transportních a zavážecích vozíků
široká škála volitelného programového vybavení
různé možnosti zpracování dokumentace šarží
široká škála volitelného vybavení pro minimalizaci provozních nákladů
možnost volby specifických aditiv (např. možnost vybavení komory flexibilním čidlem PT 100 pro bezpečné a přesné řízení cyklů při práci s mikrobiologickými kulturami a roztoky, široká paleta individuálních úprav programů, …)
široké spektrum servisních služeb
Mikroprocesorové řízení
nejvyšší možná provozní bezpečnost, zdvojený systém čidel pro sběr a vyhodnocování procesních informací a jejich kontinuální srovnávání a vyhodnocování
dva vestavěné mikroprocesorové řídicí systémy pro nezávislé vyhodnocování, řízení a dokumentaci pracovních cyklů
systém umožňuje správu uživatelů a přidělování oprávnění k jednotlivým funkcím
ukládání protokolů přímo do přístroje po dobu celého jeho života
unikátní chybový protokol pro přesnou a rychlou diagnostiku chyb
v základním programovém vybavení až 50 standardních programů
snadná realizace individuálních úprav programů
snadný import/export programů pomoci USB flash disku
snadný a intuitivní přístup pro servis umožňuje technikovi pohodlně nastavovat všechny kalibrace a konfigurace a provádět rychlou diagnostiku přístroje

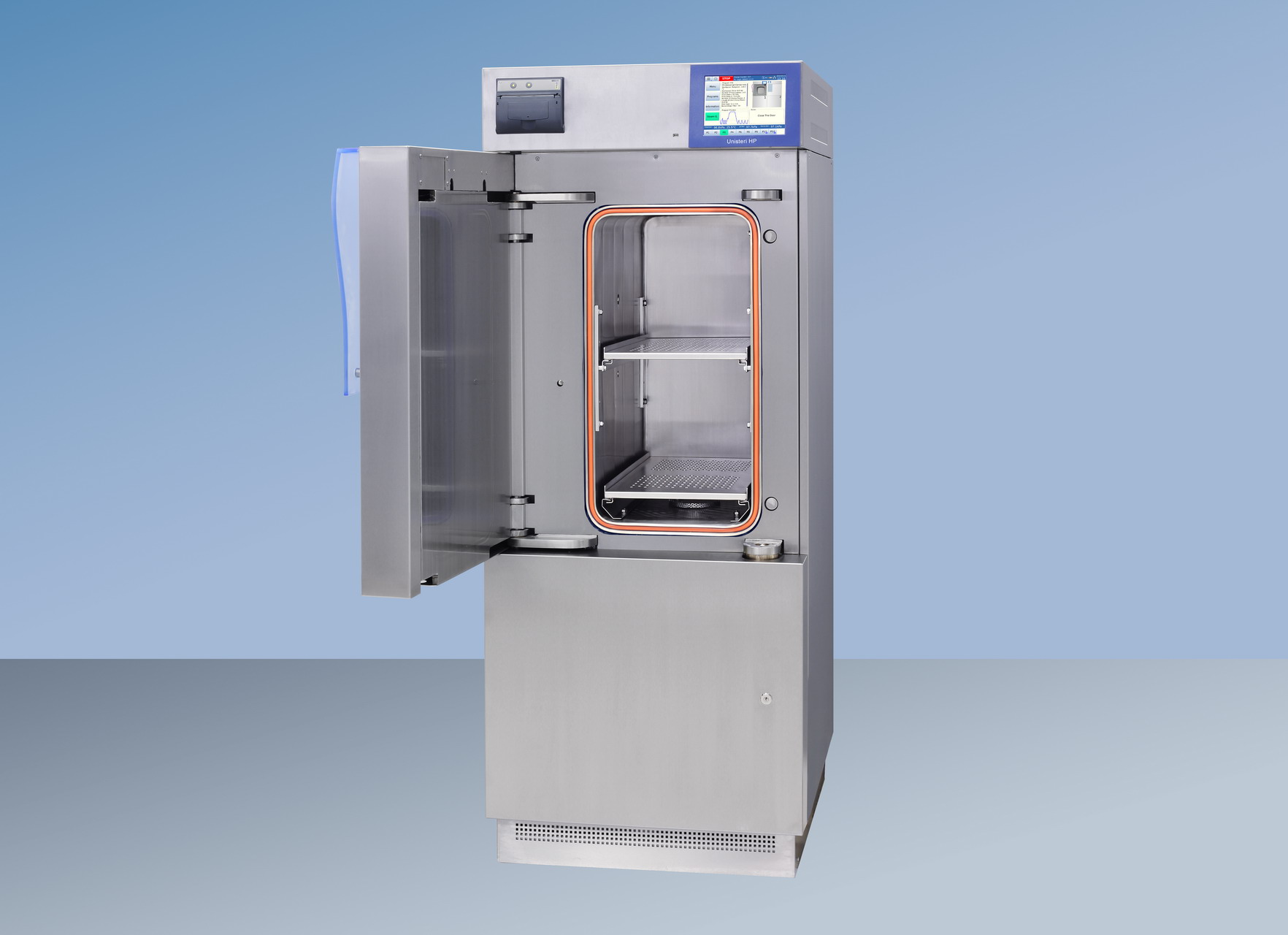

Tlaková sterilizační komora
tlaková komora vyhřívána párou přes topný plášť je vyrobena z kvalitní nerezové oceli DIN 1.4404 (AISI 316 L)
speciální způsob řízení kontinuálního napouštění páry do komory parního sterilizátoru
spádované dno sterilizační komory pro dokonalé sušení
sterilizační komora s broušeným povrchem s drsností Ra 1,25 μm (Ra 50 μinch)
díky použitým kvalitním izolačním materiálům Rockwool (bez chloridů) s Al fólií se redukují ztráty vysálaného tepla a nároky na klimatizaci
všechny sterilizační komory jsou pro validaci standardně vybaveny dvěma snadno přístupnými vstupními hrdly podle EN 285
díky speciálnímu závěsu dveří je obsluze zajištěn rozšířený manipulační prostor pro komfortní a bezpečnou manipulaci s materiálem a umožňuje i snadné čištění vnitřní strany dveří
možnost nastavení průchozího sterilizátoru tak, aby nedošlo ke kontaminaci libovolné strany materiálem a vzduchem ze strany kontaminované
Vyvíječ páry
vyvíječ páry spolu s topnými tělesy je vyroben z kvalitní nerezové oceli DIN 1.4571 (AISI 316 Ti)
kvalitní izolace Rockwool s AL fólií výrazně snižující tepelné ztráty
snížený požadavek na vodivost napájecí vody 15 μS/cm oproti hodnotě doporučované normou EN 285 poskytuje významnou úsporu v nákladech na úpravu vody
unikátní automatické řízení vyvíječe páry včetně napouštění vody
termické odplyňování napájecí demi vody (volitelné vybavení) a automatické odsolování pro minimalizaci nekondenzovatelných plynů a pro trvale vysokou kvalitu páry

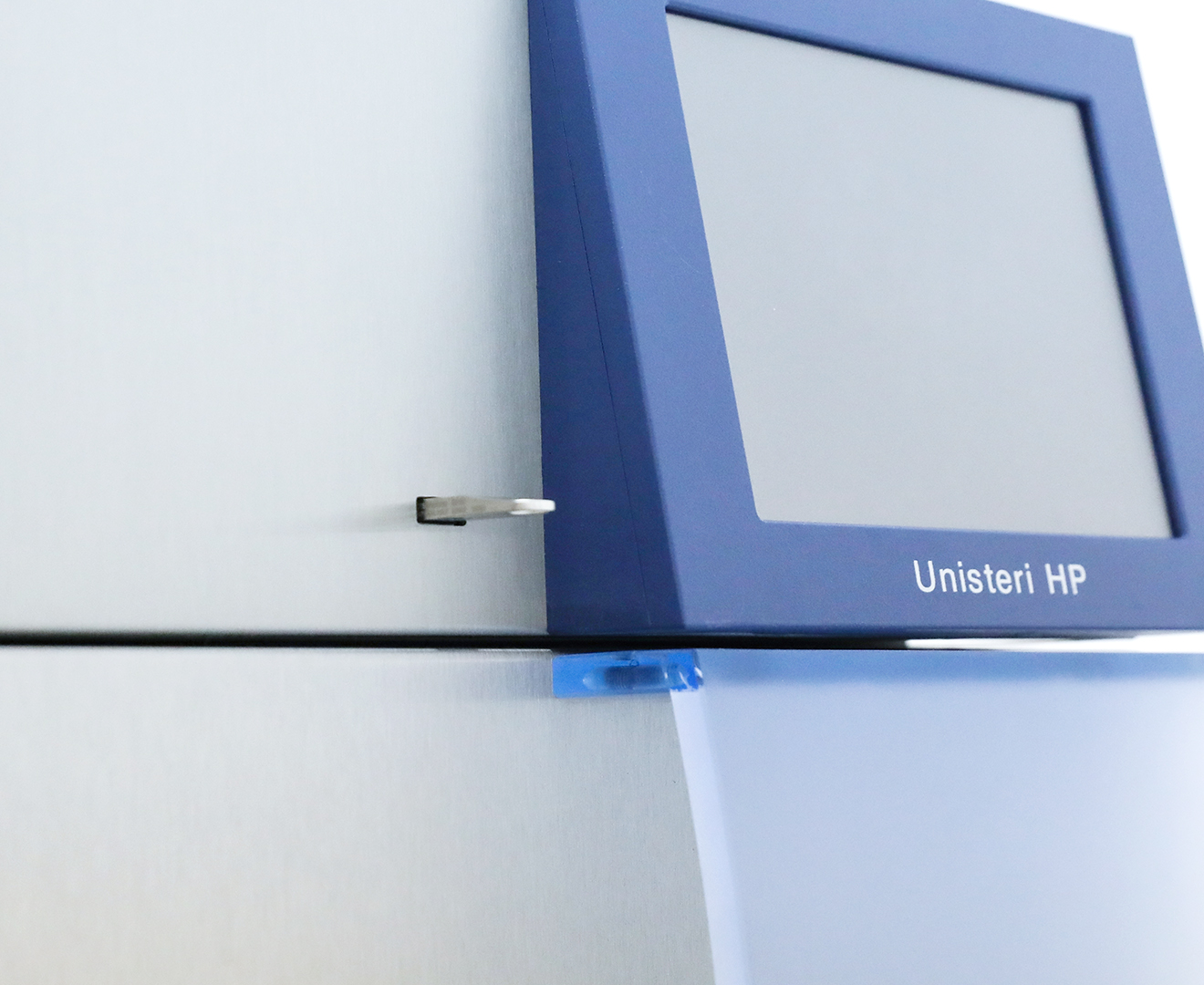

Nový ovládací panel
uživatelsky přívětivý, s intuitivním ovládáním
dva vestavěné mikroprocesorové řídicí systémy s vlastními senzory pro nezávislé vyhodnocování, řízení a dokumentaci pracovních cyklů
ergonomicky umístěný ovládací panel
technologie dotykového displeje „touch-screen“ 8,4“ zajišťuje přehlednou a jednoduchou obsluhu na zavážecí straně
sna vyvážecí straně (u dvoudveřového provedení) přístroje displej „touchscreen“ 5,7“ zajišťující přehlednou a jednoduchou obsluhu
„Nouzové tlačítko“ funkce integrovaná do ovládacího panelu umožňuje v případě potřeby uvést přístroj do klidového stavu
možnost volby jazyka pro komunikaci s přístrojem
přehledné digitální zobrazení tlaku páry v plášti sterilizační komory a ve vyvíječi páry, tlaku a teploty ve sterilizační komoře (referenční láhvi)
hodiny – vylepšený odhad zbývajícího času programu
chybový protokol se zápisem všech parametrů v okamžiku závady pro možnost rychlého i vzdáleného servisu
vizuální a akustická signalizace stavů a procesů
možnost zabudování tiskárny pro dokumentaci sterilizačních procesů (volitelné vybavení)
Základní programové vybavení nabízí až 50 programů
Přístroj je standardně vybaven "Předehřívacím programem" (134 °C/1 min.)
Standardní programy:
Nástroje rychle 134 °C/4 min, s následným krátkým sušením, pro nebalené nástroje k následnému okamžitému použití
Universal 134 °C/7 min, s následným sušením
Universal kontejnery 134 °C/7 min, s intenzivním sušením
Balené sklo, pryž a plastické produkty" 121 °C/20 min, s intenzivním sušení
Standardní testovací programy pro rutinní kontrolu:
Vakuový test - test vzduchotěsnosti komory, délka vyrovnávací fáze 5 min, délka testu 10 min
Bowie&Dick test 134 – test pronikání páry, 134 °C/3,5 min
Dokumentace šarží
Přehlednou dokumentaci pracovních cyklů lze zajistit:
nezávislou dokumentaci pracovních cyklů se záznamem s možnosti uložení posledních protokolů po celou dobu života přístroje
připojením na PC a ukládáním protokolů do paměti počítače pomoci software „PrinterArchiv“
připojením sterilizátoru k počítačové síti (LAN) spolu se softwarovou aplikaci Ecosoft
elektronická dokumentace procesů, archivace dat i Audit Trail společně splňují požadavky FDA 21 CFR part 11
zabudovanou tiskárnou
možnost exportu šarží do PDF na USB flash disk ve formátu A4
Vybavení pro servis
PLC automatika je vybavena bohatým softwarem pro snadnou kontrolu, údržbu a testování (interaktivní schémata trubkového propojení, testovací programy umožňují testovaní bezpečnostních prvků přístroje, kalibrační nastavení atd.).
Zabezepčení zákaznických služeb
Vedle klasických dodávek přístrojové techniky nabízíme další spektrum služeb, které souvisí s budováním centrálních a přísálových sterilizací.
poradenství a zpracování projektu včetně logistiky a kapacitního propočtu
dodávka přístrojové techniky „včetně jednotlivých informačních systémů „na klíč“
Servis a podpora uživatele jsou plně zajištěny celosvětovou sítí smluvních organizací BMT Medical Technology s.r.o. Máme rozsáhlou síť značkových servisních pracovišť napojených na servis HOT-LINE, která zajišťuje rychlou reakci na zákaznické dotazy a požadavky. K zajištění komfortu uživatele a možnosti
rychlého a kvalitního servisního zásahu byl vyvinut speciální autodiagnostický program. Nabízíme diagnostiku a monitorování sterilizačního přístroje (RMS), která poskytuje rychlou a přímou komunikaci s přístrojovou technikou a zajišťuje plynulý, bezproblémový provoz pracoviště. To vše garantuje nízké provozní náklady a dlouhou životnost přístroje.
Environmentální povědomí
Přístroj vyhovuje všem současným ekologickým požadavkům. Nezatěžuje pracovní a životní prostředí. Výkonná vývěva se standardně zabudovaným zařízením na úsporu napájecí vody šetřící cca 15 % provozních nákladů. Unikátní konstrukce vyvíječe páry s automatickým odsolováním zajišťuje trvale vysokou kvalitu páry.
Při výrobě jsou použity kvalitní materiály zaručující dlouhou životnost přístroje. Přístroj lze volitelně vybavit zařízením pro dochlazování odpadní vody, které umožňuje nastavení její teploty. Přístroj neprodukuje žádný závadný odpad. Rovněž při jeho dílenské výrobě je použito ekologických způsobů zpracování. Všechny podstatné díly přístroje i obal jsou recyklovatelné..
Zařízení se skládá z 95 % oceli, 4 % jiných materiálů, 1 % elektromateriálu a umělých hmot. Ekologická likvidace se provede po demontáži oprávněnou osobou v souladu s předpisy EU, které odpovídají směrnici WEEE (Waste Electric and Electronic Equipment).
